Лента конвейерная

Ленты конвейерные применяются для транспортирования различных кусковых, сыпучих и штучных грузов: от руд черных и цветных металлов, крепких горных пород, угля, доломита до малообразивных и необразивных материалов.

Это основной элемент любого конвейера, тяговый и грузонесущий. Есть классификации лент по назначению и условиям эксплуатации. В ТОО "ВК ИНПОС" можно приобрести и на заказ , какие угодно - в ассортименте есть шахтная, шевронная, морозостойкая, резинотканевая, пищевая транспортерная лента. . Все изделия высокого качества, из прочной и надежной синтетики, отлично служат при эксплуатации под большой нагрузкой.

Конвейеры применяются во многих отраслях промышленности - деревообрабатывающей, горнодобывающей, пищевой; в аэропортах и магазинах, в столовых и на складах. Соответственно, в них применяются транспортерные ленты разной конструкции - например, с плоскими роликоопорами или с желобчатыми. Чаще других востребована лента конвейерная транспортерная общего назначения - ее эксплуатируют при средней загрузке поточных линий, при температурах от -45 до +60°С (типы - 1.2, 2.1, 2.2, еще есть облегченная - 2Л). Лента конвейерная для диапазона температур от -60 до +60°С называется морозостойкой, т.к. сохраняет эксплуатационные характеристики в указанном диапазоне (типы - 1.2М, 2М, 2ЛМ).

Для транспортировки горячих предметов (в металлургии, химической промышленности, при изготовлении стройматериалов) используется лента конвейерная термостойкая. Классификация типов - по температурам: до 100°С (2Т1), до 150 (2Т2) и 200°С (2Т3).

Лента транспортерная шахтная - отдельный набор типов, специально разработанных для определенных условий эксплуатации. Трудновоспламеняющаяся лента (1.2Ш, 2Ш) горение не поддерживает, такую используют в шахтах, где добываются сланцы или уголь, при температуре от -25 до +60°С. Разновидность для шахт с большими концентрациями воспламеняющихся газов или пыли - трудносгораемая конвейерная лента (1ШСТ, 2ШТС). Еще есть морозостойкая и одновременно трудновоспламеняющаяся транспортерная лента - тоже для шахт, перемещать ископаемые (рабочий диапазон - от -45 до +60°С, тип 2ШМ).

Лента транспортерная пищевая - обычное средство доставки кондитерских, хлебобулочных изделий и других продуктов, на предприятиях соответствующего профиля. Это чистое изделие, для непосредственного контакта с провиантом; также используется с верхней обкладкой.

Классификация по условиям эксплуатации

Отечественная и импортная конвейерная транспортерная лента выпускается для легких, средних и тяжелых условий - I,II и III типа, соответственно. Для мелких, неабразивных, сыпучих или расфасованных в пакеты веществ (в т.ч. сельхозпродукции) применяется резинотканевая лента транспортерная, шириной от 100 до 1500 мм (I тип).

Лента транспортерная (ГОСТ 20-85) II типа имеет толщину 9-20 мм, резиновые борта и двухстороннюю резиновую обкладку, от 2 до 6 прокладок. Используется для перемещения руды или горной породы, металла в кусках диаметром до 150 мм, поэтому ширина бортов от 800 мм; купить транспортерную ленту с менее широкими бортами при необходимости тоже можно (под заказ).

Для перемещения бревен (до 900 мм в диаметре), крупных кусков металла (до 400 мм), угля и горных пород (до 500 мм) применяется лента транспортерная III типа - наиболее прочная, выдерживающая максимальные нагрузки. Толщина ее от 12 до 20 мм; предусмотрены резиновые борта и двухсторонняя обкладка, брекер, от 3 до 6 прокладок.

Подробнее о маркировке

Чтобы купить ленту транспортерную нужного типа, необходимо разбираться в ее характеристиках и условных обозначениях в составе общего индекса. Так маркируются все подобные изделия, что облегчает ориентацию в ассортименте. Индекс состоит из 8 параметров: конструкции каркаса, ширины ленты, числа прокладок, типа ткани, прочности ткани, толщины рабочей и нерабочей обкладки, класса резины. Все указываются последовательно: к примеру, 2Т1-1400-3-ТЛК-400/120-3-5-2-А - термостойкая транспортерная лента, купить которую можно и по отдельным известным характеристикам: рабочая обкладка толщиной 5 мм, нерабочая - 2 мм, 3 тканевых прокладки (из материала ТЛК-400/120), ширина 1400 мм. А лента конвеерная шахтная 1.2Ш-1100-6-ТК-200-2-6-4-Г-1 - это трудновоспламеняющееся резиновое изделие класса Г-1, шириной 1100 мм, с толщиной рабочей обкладки 6 мм, нерабочей - 4 мм, с 6-ю прокладками из ТК-200-2.

Изделия, предназначенные для использования в тяжелых условиях, покрываются усиливающей тканью (индекс 1.1) либо сетчатой (1.2). 2.Л, 3 или 4 - это обозначение лент для легких условий, 2.2 - для обычных. Ширина всегда указывается в миллиметрах, прокладки - в штуках. Буквенное обозначение типа ткани - это аббревиатура синтетики: ТК - капрон, ТЛК - комбинация лавсана и капрона (основа лавсановая), БКНЛ - бельтинг комбинированный на лавсановой основе. Прочность каркасной ткани (на разрыв) указывается в кг./см. Например, качественная лента транспортерная ТК-200 должна обладать номинальной прочностью в 200 кг/см, т.е. выдерживать такую удельную нагрузку. Рассчитать прочность всей ленты несложно - перемножить ширину (в см.), количество прокладок и прочность ткани.

Лента резинотканевая шахтная обозначается не только буквой Ш, но и по температурным параметрам: трудногорючая - ТГ, трудносгораемая - ТС. Например - 2ШТК200, 2Ш-ЕРТК200. Кроме термостойкой, еще есть маслостойкая (например, МСТК200) лента конвейерная, продажа которой также осуществляется ТОО "ВК ИНПОС".

В зависимости от типа, выпускаются длиной 94, 106 и 150 метров (для различных типов возможны большие длины ленты) и шириной до 1600 мм. Ленты изготавливаются на основе тканей из комбинированных волокон прочностью по основе 55Н/мм и синтетических высокопрочных тканей с прочностью по основе 100-400 Н/мм ширины с количеством прокладок в каркасе лент от 1 до 8.

Срок службы лент при трехсменной работе в зависимости от типа лент составляет от 24 до 70 месяцев. Завод гарантирует поставку материалов для стыковки лент (резину и специальный клей) в комплекте или по отдельным заказам. Применяются для транспортирования различных кусковых, сыпучих и штучных грузов: от руд черных и цветных металлов, крепких горных пород, угля, доломита до малоабразивных и неабразивных материалов.

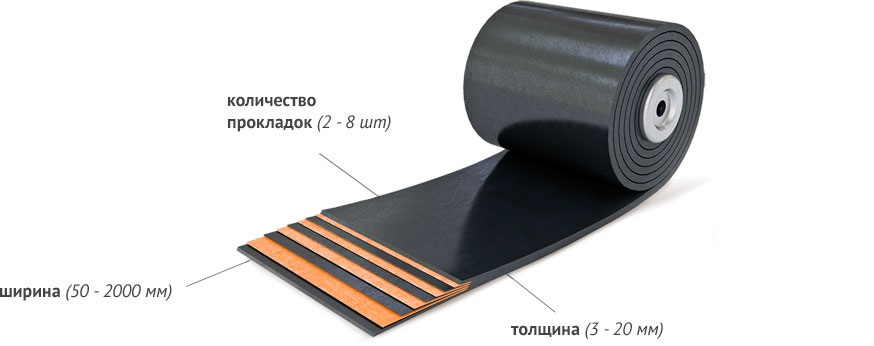

Конвейерные ленты выпускаются:
шириной от 100 до 3500 мм
длиной 200 метров, однако, для разных типов лент возможны большие длины.
толщиной от 5 до 30 мм.

Ленты изготавливаются на основе тканей из комбинированных волокон прочностью по основе 55 Н/мм и синтетических высокопрочных тканей с прочностью по основе 100-400 Н/мм на 1-8 прокладок. Специальная обработка ткани обеспечивает высокую прочность каркаса лент при расслоении.

Пример условного обозначения: 2М-1200-4-ТК-200-2-5-2-М-РБ ГОСТ 20-85

Конструкция конвейерных лент:

Параметры:

2М - тип ленты
1200 - ширина ленты, мм
4 - количество прокладок
ТК-200-2 - марка ткани
5 - толщина рабочей обкладки, мм
2 - толщина нерабочей обкладки, мм
М - класс морозостойкой резины
РБ - резиновый борт

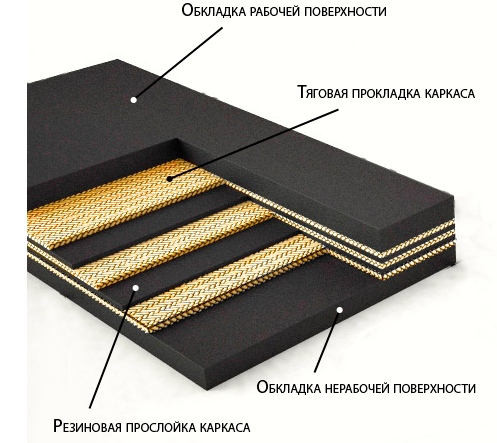

Конструкция:

1 – рабочая резиновая обкладка

2 – тканевые прокладки (каркас)

3 – резиновые прокладки

4 – нерабочая резиновая обкладка

В зависимости от условий эксплуатации и назначения выпускаются 3-х типов:
Для тяжелых условий эксплуатации
Для средних условий эксплуатации
Для легких условий эксплуатации

Другие типы конвеерных лент, в том числе новинки:
Резинотканевые конвейерные ленты с высокими прочностными и износостойкими свойствами
Ленты конвейерные резинотканевые с повышенной поперечной жёсткостью ТУ38 305146-01

Типы лент

 1.2Ш, 2Ш – лента конвейерная резинотканевая, негорючая, с усиленной конструкцией (продажа для угольных и сланцевых шахт). Другие обозначения: ТГ – трудногорючая, ТС – трудносгораемая;

 1.2, 2.1, 2.2 - общего назначения, t от –45°С до +60°С;

 2Т – теплостойкая (2Т1 t до плюс 100°С; 2Т2 t до плюс 150°С; 2Т3 t до плюс 200°С);

 2Л - общего назначения облегченная, t от –25°С до +60°С;

 2М - морозостойкая, t от -60°С до +60°С;

 4П - пищевая, t от -25°С до +60°С.

Общего назначения

Тип 2.2.,ТК200, обкладка 5/2

Тип 2.1.,ТК200, обкладка 6/2

Тип 2.1.,ТК200, обкладка 8/2

Тип 2.2.,ТК300, обкладка 5/2

Тип 2.1.,ТК300, обкладка 6/2

Тип 2.1.,ТК300, обкладка 8/2

Общего назначения с брекером

Тип 1.2.,ТК200, обкладка 6/2

Тип 1.2.,ТК300, обкладка 6/2

Морозостойкие до –60°С

Тип 2М,ТК200,обкладка 5/2

Тип 2М,ТК200,обкладка 6/2

Тип 2М,ТК300,обкладка 5/2

Тип 2М,ТК300,обкладка 6/2

Теплостойкие до 100°С

Тип 2Т1-ТК200, обкладка 6/2

Тип 2Т1-ТК300, обкладка 6/2

Теплостойкие до 150°С

Тип 2Т2-ТК200, обкладка 6/2

Теплостойкие до 200°С

Тип 2Т3-ТК200, обкладка 6/2

Тип 2Т3-ТК300, обкладка 6/2

Трудновоспламеняющиеся

Тип 2ШТК200, обкладка 4,5/3,5

Тип 2ШТК300, обкладка 4,5/3,5

Тип 2Ш-ЕРТК200, обкладка 4,5/3,5

Облегченные

Тип 2ЛТК200, обкладка 3/1

Для легких условий эксплуатации

Тип 3ТК200, обкладка 2/0

Без обкладки ТК200

Пищевые

Тип ПТК200, обкладка 1/1

Тип ПТК200, обкладка 2/1

Тип ПТК200, обкладка 3/1

Тип ПТК200, обкладка 4/1

Маслостойкие

Тип МСТК200, обкладка 2/0

Тип МСТК200, обкладка 3/1

Трудносгораемые-трудногорючие (рекомендуется для угольных шахт). Разрешение № РРС04-814

Тип 2ШТС(ТГ)-ЕР200, обкладка 4,5/3,5

Тип 2ШТС(ТГ)-ЕР300, обкладка 4,5/3,5

Тип 2ШТС(ТГ)-ЕР400, обкладка 4,5/3,5

Ленты конвейерные резинотканевые на основе ткани ЕР:

С точки зрения эксплуатации каркас является наиболее важным элементом конвейерных лент. Учитывая это, применение ткани ЕР (в основе – нить из полиэфирного волокна, уток –из полиамидного волокна) обеспечит конвейерным лентам:

более высокую прочность;
низкое удлинение при рабочей нагрузке до 1,5 % вместо 3,5 % (на ткани ТК), исключит необходимость многократных остановов, необходимых для регулировки длины ленты, и ее дополнительную перестыковку;
надежную сопротивляемость ударным, изгибающим и истирающим нагрузкам;
высокую поперечную эластичность, что даст возможность применять большие углы желоба конвейера и увеличить объем транспортируемого груза;
повышенную адгезионную прочность и высокую гибкость, позволяющие применять барабаны меньших диаметров;
высокое значение отношения прочности к массе ткани.

Достоинством новых конвеерных лент является то, что они аналогичны по конструкции и физико-механическим показателям лентам немецкого стандарта DIN 22102 ,выпускаемым фирмами “Транспорт Гумми” (Германия), “Бриджстоун” (Япония), “Матадор” (Словакия), фирмами Австрии и других стран.

Гарантийный срок эксплуатации лент на основе тканей ЕР увеличен в 2 раза по сравнению с гарантийным сроком эксплуатации лент, изготовляемых по ГОСТ 20-85.

Ленты конвейерные резинотканевые на основе ткани EP 200
Ленты конвейерные резинотканевые на основе ткани EP 300
Ленты конвейерные резинотканевые на основе ткани EP 400
Ленты конвейерные резинотканевые на основе ткани EP 500
Ленты конвейерные резинотканевые с утолщенными резиновыми прослойками предназначены для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах.
Ленты конвейерные резинотканевые высокой прочности взамен резинотросовых РТЛ-1500, РТЛ-2500, РТЛ ТВ-1500, РТЛ ТВ-2500, РТЛШТС-1500, РТЛШТС-2500
Ленты конвейерные резинотканевые высокой прочности предназначены заменить резинотросовые ленты, работающие в тяжелых и средних условиях эксплуатации для угольных шахт и открытых горных разработок. Ленты разработаны на основе высокопрочной отечественной полиэфир-полиамидной ткани ТЛК (аналог ткани ЕР)
Ленты конвейерные резинотканевые высокой прочности обладают: высокой прочностью и высокой стойкостью к ударным нагрузкам, достаточным лоткообразованием, высокой прочностью связи между элементами конструкции.

Преимуществом резинотканевых лент перед резинотросовыми являются: повышенная эластичность и гибкость, пониженная масса (на 25-30% ниже массы резинотросовых, что позволяет экономить электроэнергию при эксплуатации), снижение риска самовоспламенения лент (при повреждении РТЛ происходит искрение металлических тросов).

Ленты конвейерные шахтные трудносгораемые по ОСТ 153-12.2-001-97
Ленты конвейерные трудносгораемые предназначены для эксплуатации в угольных, сланцевых, рудных шахтах и на открытых горных разработках (сертификат соответствия № РОСС RU АЯ02.Н22433, выданный “Научно-исследовательским центром сырья, материалов и веществ” г. Москва; разрешение Гостехнадзора России – письмо № 04-35/272 от 27.06.01). Золотая медаль на IX Московской международной специализированной выставке "Шины. РТИ. Каучуки-2006 "
Ленты конвейерные повышенной теплостойкости 2Т3 ГОСТ 20-85
Ленты конвейерные повышенной теплостойкости 2Т3 отмечены серебрянным Дипломом Программы "100 лучших товаров России" 2004 года.
Ленты специальные резинотканевые ШИРОКИЕ ТУ38 105754-90
Ленты конвейерные общего назначения. Предназначены для работы на гипсопрокатных, вибропрокатных, железобетонных установках во влажной и паровоздушной средах при температуре до плюс 104° С. Ширина до 3500 мм.
Ленты конвейерные бесконечные по ТУ38 305138-99
Ленты конвейерные резинотканевые на основе ткани тканей импортных типа EP и отечественных лавсано-анидных и лавсано-капроновых ТУ38 305169-06
Предназначены для транспортирования абразивных, малоабразивных и неабразивных крупно-, средне- и мелкокусковых грузов, средне-, и крупнокускового угля и породы подземными конвейерами угольных и сланцевых шахт и рудников (калийных бокситов и др). Ленты изготавливаются с утолщенной резиновой прослойкой (1,5-2 мм) между тканевыми прокладками тягового каркаса.
Ленты конвейерные резинотканевые на основе ткани ТЛК-200 ГОСТ 20-85
Ленты конвейерные резинотканевые антистатические ТУ38 305144-01
Ленты конвейерные резинотканевые антистатические предназначены для отвода зарядов статического электричества при транспортировке сыпучих, кусковых, штучных материалов на промышленных установках, работающих на взрывопожароопасных производствах.
Ленты конвейерные резинотканевые антиадгезионные (антипримерзающие) ТУ38 305148-02
Ленты конвейерные резинотканевые антипримерзающие предназначены для транспортирования малоабразивных, абразивных и высокоабразивных материалов, позволяющих исключить примерзание и прилипание транспортируемой массы к ленточным конвейерам.
Ленты конвейерные резинотканевые кислотощелочестойкие ТУ38 305149-2003
Ленты конвейерные резинотканевые с обкладкой из электропроводящей резины ТУ38 305144-00
Ленты конвейерные резинотканевые морозостойкие износостойкие ТУ38 305153-04
Ленты конвейерные резинотканевые морозостойкие износостойкие предназначены для транспортирования высокоабразивных, абразивных и малоабразивных материалов в том числе продуктов сельского хозяйства, сыпучих и пакетированных материалов.
