Технические пластины

Технические пластины предназначены для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, для восприятия ударных нагрузок, а также в качестве прокладок, настилов и т.п.

Выпускаются:

●	Технические пластины резиновые Маслостойкие, Маслобензостойкие (МБС) и Тепломорозокислотощелочестойкие (ТМКЩ) ГОСТ 7338-90;
●	Технические пластины резиновые для уплотнительных прокладок вакуумных систем ТУ 38 105 116-81;
●	Технические пластины резиновые для трансформаторов и электротехнических устройств ТУ38 30596-95;
●	Технические пластины резиновые для авиационной техники ТУ38 105 1959-90;
●	Технические пластины резиновые для вытяжной штамповки металлических деталей (штамповая) специальная ТУ38 105 757-87;
●	Технические пластины резиновые для изделий, контактирующих с пищевыми продуктами ГОСТ 17133-83;
●	Технические пластины резиновые для машин специальных и двигателей к ним ТУ 005216-99;
●	Резина пористая ТУ 38 105134-99;
●	Паронит ГОСТ 481-80;
●	Резиновые покрытия;
●	Коврики диэлектрические ГОСТ 4997-75.

ТЕХНИЧЕСКИЕ ПЛАСТИНЫ

ТЕХПЛАСТИНА ТМКЩ (тепло-морозо-кислото-щелочестойкая) ГОСТ 7338-90

Предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других уплотнительных соединений. Рабочая среда: воздух помещений, емкостей, сосудов; азот, инертные газы при давлении от 0,05 до 0,4 МПа или вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи с концентрацией не более 20% при давлении от 0,05 до 10,0 МПа. Температура работоспособности от -45 до +80 С.

Техпластина ТМКЩ-С 4-2083 1,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 1,5 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 2,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 3,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 4,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 5,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 6,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 8,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 10,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 12,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 14,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 16,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 20,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 25,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 30,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 40,0 ГОСТ 7338-90

Техпластина ТМКЩ-С 4-2083 50,0 ГОСТ 7338-90

ТЕХПЛАСТИНА МБС (маслобензостойкая) ГОСТ 7338-90

Предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других уплотнительных соединений. Рабочая среда: воздух помещений, емкостей, сосудов, инертные газы при давлении от 0,05 до 0,4 Мпа или масла, топлива на нефтяной основе, бензин при давлении от 0,05 до 10,0 МПа, азот.

Техпластина МБС-С 1,5 * 1200мм

Техпластина МБС-С 2,0 * 1200мм

Техпластина МБС-С 6,0 * 1200мм

Техпластина МБС-С 8,0 * 1200мм

Техпластина МБС-С 10,0 * 1200мм

Техпластина МБС-С 12,0 * 1200мм

Техпластина МБС-С 16,0 * 1200мм

Техпластина МБС-С 51-2176 1,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 1,5 ГОСТ 7338-90

Техпластина МБС-С 51-2176 2,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 3,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 4,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 5,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 6,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 8,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 10,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 12,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 14,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 16,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 20,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 30,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 40,0 ГОСТ 7338-90

Техпластина МБС-С 51-2176 50,0 ГОСТ 7338-90

Ориентировочный вес 1 кв. м техпластины:

ТИП		ТОЛЩИНА (мм)	ВИД УПАКОВКИ	ВЕС 1 кв.м (кг)
ТМКЩ	МБС	1,0	рулон	1,25
ТМКЩ	МБС	1,5	рулон	1,90
ТМКЩ	МБС	2,0	рулон	2,50
ТМКЩ	МБС	3,0	рулон	3,75
ТМКЩ	МБС	4,0	рулон	5,00
ТМКЩ	МБС	5,0	рулон	6,25
ТМКЩ	МБС	6,0	рулон	7,50
ТМКЩ	МБС	8,0	рулон	10,00
ТМКЩ	МБС	10,0	пластина	12,50
ТМКЩ	МБС	12,0	пластина	15,00
ТМКЩ	МБС	15,0	пластина	18,75
ТМКЩ	МБС	20,0	пластина	25,00
ТМКЩ	МБС	25,0	пластина	31,25
ТМКЩ	МБС	30,0	пластина	37,50
ТМКЩ	МБС	40,0	пластина	50,00
ТМКЩ	МБС	50,0	пластина	62,50

Техпластина вакуумная ТУ 38 105116-81

Пластины из технической резины, используемые в вакуумных системах, изготавливаются по Техническим Условиям производителя 38-105116-81. Листовая вакуумная резина предназначена для изготовления уплотняющих прокладок неподвижных соединений в механизмах и машинах, работающих под давлением ниже атмосферного. Из вакуумной резины изготавливаются прокладки в основном для уплотнения вакуумных вентилей и фланцевых соединений трубо- и шлангопроводов. Вакуумная техпластина также может быть использована для изготовления неуплотняющих прокладок, настилов или демпферов. Вакуумные техпластины хорошо обрабатываются механическим путем (рубятся и режутся), что позволяет изготавливать прокладки самой сложной конфигурации.

Техпластина вакуумная поставляется в виде рулонов. Толщина технической рулонной резины – от 1 до 10 мм. Сохраняет работоспособность при температурах от -8 до +70°C. Возможна кратковременная работа в диапазоне температур -30…+90°C.

В машинах и механизмах, работающих под давлением или с разреженными средами (вакуумом), очень важна герметизация. Подсосы внешнего воздуха внутрь системы или, наоборот, потеря давления снижают эффективность работы и скорость технологического процесса. Для того чтобы система была полностью герметична, прибегают к специальным материалам. Основные материалы в вакуумной аппаратуре – это металл, стекло и резина.

Соединения, работающие в условиях вакуума, нельзя уплотнять обычной резиной. При разрежении давления с поверхности резины выделяется газ, меняются ее физико-механические свойства, и соединение теряет герметичность.

Главными свойствами резины, как уплотняющего материала, являются высокая эластичность, прочность и газонепроницаемость. Кроме того, резина обладает свойством объемной не сжимаемости. То есть, сохраняет свой объем независимо от величины прилагаемой нагрузки и деформации. Для любого резинотехнического изделия, работающего под нагрузкой, характерен такой показатель, как остаточная деформация, которая тем больше, чем выше температура рабочей среды, при которой была приложена нагрузка. Другими словами, при одной и той же приложенной силе резиновая манжета, работающая при температуре +20°C, будет деформирована значительно меньше, нежели аналогичная при работе в условиях +60°C. Отсюда и верхнее ограничение температурного режима для резиновых уплотнителей. Если рабочая температура превышает +90°C, то прокладки и прочие уплотнительные элементы следует изготавливать из фторопласта.

Техпластина вакуумная Б- 1 мм ТУ 38 105116-81

Техпластина вакуумная Б- 2 мм ТУ 38 105116-81

Техпластина вакуумная Б- 3 мм ТУ 38 105116-81

Техпластина вакуумная Б- 4 мм ТУ 38 105116-81

Техпластина вакуумная Б- 5 мм ТУ 38 105116-81

Техпластина вакуумная Б- 6 мм ТУ 38 105116-81

Техпластина вакуумная Б- 8 мм ТУ 38 105116-81

Техпластина вакуумная Б-10 мм ТУ 38 105116-81

Техпластина вакуумная Б-12 мм ТУ 38 105116-81

Техпластина вакуумная Б-16 мм ТУ 38 105116-81

Техпластина вакуумная Б-20 мм ТУ 38 105116-81

Резина пористая ТУ 38 105134-99

Пористая резина применяется для производства деталей, которые используются в качестве уплотнений различного рода соединений от проникновения пыли, а также как амортизаторы для смягчения ударов или компенсации зазоров.

Пористая резина используется в средах с умеренным и тропическим климатом, а при некоторых условиях эксплуатации в среде с холодным климатом при температуре – от –40 °С до +60 °С.

Резина пористая 5(740*740) ТУ 38 105134-99

Резина пористая 8(740*740) ТУ 38 105134-99

Резина пористая 10(740*740) ТУ 38 105134-99

Резина пористая 20 (740*740) ТУ 38 105134-99

Пластина трансформаторная ГОСТ 12855-77

Техпластина трансформаторная относится к резинотехническим изделиям производственного назначения и изготавливается методом вулканизации из каучукосодержащих материалов. Применяется в качестве неподвижных уплотнений в трансформаторах и прочих электротехнических устройствах всех климатических исполнений.

Уплотнения из технической резины изготавливаются методом вырубки или вырезки и могут стыковаться посредством клеевого соединения. Для клеящего состава в качестве основы используют ту же резиновую смесь, что и в производстве пластин. Резку листовой резины толщиной до 6 мм рекомендовано производить штанцевыми ножами. При большей толщине пластины рекомендуются токарные станки или вращающиеся штанцевые ножи. Также можно производить вырезку по шаблонам при помощи ленточного ножа. Общие рекомендации по изготовлению уплотнителей из трансформаторной технической резины и их применению описаны в приложении №1 ГОСТа 12855-77.

Техпластина изготавливается двух типов:

- УМ – универсальная маслотепломорозостойкого исполнения;

- ОМ – озономорозостойкая.

Техпластина УМ Лист 4 (800-1200)*5000 ГОСТ 12855-77

Техпластина УМ Лист 5 (800-1200)*5000 ГОСТ 12855-77

Техпластина УМ Лист 6 (800-1200)*5000 ГОСТ 12855-77

Техпластина УМ Лист 8 (800-1200)*5000 ГОСТ 12855-77

Техпластина УМ Лист 10 (800-1200)*5000 ГОСТ 12855-77

Техпластина УМ Лист 12 800-1200)*5000 ГОСТ 12855-77

Паронит ГОСТ 481-80

Паронит общего назначения бензостойкий (ПОН-Б) и маслобензостойкий (ПМБ). Толщина листов от 0,5 до 6 мм.

Паронит общего назначения бензостойкий (ПОН-Б). Применяется в средах: пресная перегретая вода; насыщенный и перегретый пар; сухие нейтральные и инертные газы; воздух; водные растворы солей; жидкий и газообразный аммиак; спирты; жидкий кислород и азот; тяжелые и легкие нефтепродукты. Температура рабочей среды от -50С до +450С. Сжимаемость при давлении 35Мпа – 5-15%, восстанавливаемость после снятия давления 35 Мпа – 35%. Толщена листов от 0,5 до 6 мм.

Паронит маслобензостойкий (ПМБ). Применяется в средах: тяжелые и легкие нефтепродукты; масляные фракции; расплав воска; сжиженные и газообразные углероды С1–С5; рассолы; коксовый газ; газообразный кислород и азот. Толщена листов от 0,5 до 6 мм. Паронит выпускается в листах шириной 1,0 м и длинной 1,5 м.

Рабочая среда

Максимально допустимые

Тип соединения

Тяжелые и легкие нефтепродукты, масляные фракции, расплав воска	3,0 (30)	300	Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см²), «шип-паз», «выступ-впадина» сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов
Сжиженные и газообразные углеводороды С₁-С₅	2,0 (20)	От -40 до +100
Рассолы	10,0 (100)	От -40 до +50
Коксовый газ	6,4 (64)	490
Газообразный кислород и азот	давление, МПа (кгс/м²)	температура, °С

Ориентировочный вес 1 листа паронита:

Толщена, мм	Вес листа, кг
0,5	1,6
0,6	2,2
0,8	2,8
1	3,2
2	6,4
3	9,4
4	12,8
5	15,4
6	18,8

Физические технические характеристики:

Предел прочности на разрыв, МПа	9
Потери при возгорании, %	30
Сжимаемость при давлении,%	12,5
Восстанавливаемость после снятия давления, %	40
Плотность г/см3	1,6-2
Максимальное давление, Мпа	3,0

Паронит ПМБ 0,6 мм ГОСТ 481-80

Паронит ПМБ 0,8 мм ГОСТ 481-80

Паронит ПМБ 1 мм ГОСТ 481-80

Паронит ПМБ 2 мм ГОСТ 481-80

Паронит ПМБ 3 мм ГОСТ 481-80

Паронит ПМБ 4 мм ГОСТ 481-80

Паронит ПМБ 5 мм ГОСТ 481-80

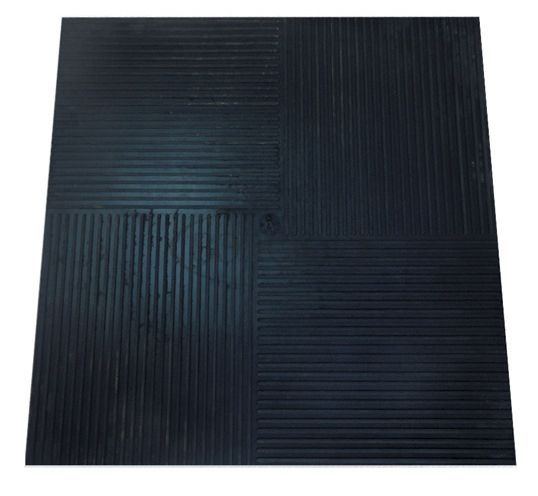

Резиновые покрытия.

pokritie pola.jpg Покрытие резиновое для пола «Пятачковые» – идеальная защита от механических, химических, атмосферных и др. повреждений пола. Это такие, как резиновые коврики, дорожки, которые легко выбрать, и купить.

Эффективное использование резинового покрытия устанавливается за счет свойства материала и рифленой поверхности. Высокая стойкость к низким температурам дает надежность сцепления изделия с полом, рифленая поверхность удаляет грязь и влагу с подошвы, и устраняет скольжение. Легко очищаются от грязи, являются атмосферостойкими и имеют устойчивость к ультрафиолету.

Пластины резиновые и резинотканевые предназначаются:

для изготовления резинотехнических изделий (в том числе методом вырубки или вырезанием), которые используются для уплотнения неподвижных соединений, предотвращают трение между поверхностями из металла, для восприятия одиночных ударных нагрузок;
для использования в качестве защитных покрытий;
для изготовления прокладок различной конфигурации, работающих в статическом режиме.

Резиновая пластина 3мм*1000*10м

Резиновая пластина 3мм*1200*10м

Коврики диэлектрические ГОСТ 4997-75

Применяются в качестве дополнительного защитного средства в закрытых электроустановках напряжением свыше 1000В, кроме особо сырых помещений, и открытых электроустановках в сухую погоду. Выдерживают испытательное напряжение 20 кВ переменного тока частотой 50 Гц. Ковры имеют рифленую лицевую поверхность с глубиной рифов 1-3 мм. Поставляются в рулонах толщиной 6 мм, шириной от 925 до 1150 мм и длиной до 6 м или в пластинах размерами:
