Узкие клиновые ремни
Узкие клиновые ремни используются для режима работы с высокой нагрузкой: в тяжелой промышленности, карьерных и горно-добывающих технических средствах. Их форма дает возможность снизить влияние повторяющейся нагрузки на ремень, тем самым увеличив его срок службы. Важную роль играет и устойчивость клиновых узких ремней к воздействию химических веществ (масел, топлива) и физических факторов (повышенная температура, прямые солнечные лучи). преимущества: · Высокий запас мощности · Компактность и экономичность · Структура /поперечное сечение соответствует стандарту США · Оптимальное соотношение цены и качества · Незначительные затраты на техобслуживание области применения: · Тяжелое машиностроение – дробильные установки · Станки для обработки пластмасс - экструдеры · Компрессоры – винтовые компрессоры · Текстильные станки – ткацкие станки · Вентиляторы – вентиляторы осевого типа · Насосы – радиальные лопастные насосы · Печатные машины – ротационные печатные станки · Строительное оборудование – оборудование для уплотнения дорожного покрытия, мешалки УЗКОКЛИНОВЫЕ РЕМНИ: Ремень SPZ Ремень SPA Ремень SPB Ремень SPC Ремень XPA Ремень XPB Ремень XPC
Ремни клиновые узкого сечения
Узкие клиновые ремни применяются для передачи вращения между параллельными валами в клиноременных передачах механизмов и машин, работающих под высокой нагрузкой:
- в тяжелой промышленности;
- в горнорудной добывающей и перерабатывающей технике;
- в судо- и станкостроении;
- в сельскохозяйственной технике.
Выпускаются в различных климатических исполнениях, могут работать в диапазоне температур от -30С до +60°C. Максимальная линейная скорость – 42м/с. Могут изготавливаться в антистатическом исполнении.
Узкая клиновая передача сохраняет все преимущества обычного клинового ремня (относительно прочих гибких передач), но позволяет уменьшить габариты (в частности ширину) ведомого и ведущего шкивов при сохранении передаваемой мощности. В сравнении с обычной клиноременной передачей при использовании узкого ремня ширину шкива ориентировочно можно уменьшать на 50%, что снижает маховые массы, уменьшает консольную нагрузку на подшипниковую опору и т.д.
Конструкция

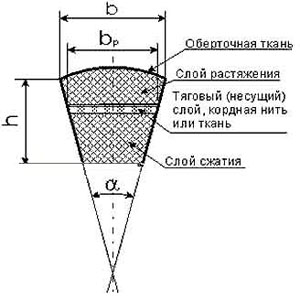

Клиновой ремень относится к группе многослойных резино-технических изделий, где в качестве несущих слоев выступает корд, а эластичность и долговечность обеспечивают резиновые прослойки. Износостойкость ремню придает наружный обкладочный слой из промышленного текстиля или специальной резины. Кордовый сердечник придает ремню линейную жесткость, РТИ практически не растягивается в процессе эксплуатации. Кордовая ткань производится из химических волокон: полиэстера, лавсана, вискозы, капрона, кевлара или арамида. Исполнение клинового ремня узкого сечения стало возможно именно благодаря появлению новых, более прочных материалов, из которых изготавливается корд.
В поперечном сечении ремень имеет вытянутую трапецевидную форму. Рабочими гранями приводного ремня являются боковые. Выпускаются ремни в диапазоне длин 600…12700 мм.
Клиновые ремни в зависимости от размеров в поперечнике делятся по следующим типоразмерам сечения:
|
Обозначение профиля приводного ремня |
Ширина, мм |
Высота, мм |
|
Z |
10 |
6 |
|
A |
13 |
8 |
|
B |
17 |
11 |
|
C |
22 |
14 |
|
D |
32 |
19 |
|
E |
38 |
25 |
Чем больше размер клинового ремня, тем выше его несущая способность: передаваемая мощность, скорость, устойчивость к динамическим нагрузкам и т.д.
Узкий ремень с клиновым сечением имеет более удлиненную стенку в поперечном сечении в сравнении с обычной клиноременной передачей, что соответствующим образом ограничивает минимальные диаметры канатоведущих шкивов.
Условное обозначение и маркировка
Условное обозначение клинового ремня состоит из наименования изделия, указания шифра его сечения и длины в миллиметрах. Пример условного обозначения узкого ремня с обозначением сечения SPA, длиной 800 мм: Ремень SPA 800
Маркировка приводных ремней включает условное обозначение изделия, дату его выпуска, товарный знак или наименование производителя и соответствующий нормативный документ, согласно которому ремень изготовлен – ТУ или ГОСТ.
Общие рекомендации по монтажу
Поскольку клиноременная передача работает за счет силы трения, при установке клиновых ремней необходимо очистить шкивы от пыли, грязи, коррозии и следов масла. Рекомендованный материал для изготовления ведущих и ведомых шкивов – сплавы на основе алюминия, легированные стали, чугуны и композитные материалы.
Для нормальной работы ремня ему необходимо создать предварительное натяжение, что обеспечивается конструкцией самой ременной передачи (возможность смещения шкивов или наличие натяжителей ремня в виде роликов).
В первые сутки эксплуатации необходимо следить за состоянием ремня и при необходимости производить его подтяжку. Клиновые ремни узкого сечения могут работать поодиночке или комплектами. Под комплектом подразумевается группа ремней одного типоразмера, класса и сорта. При выходе из строя хотя бы одного ремня из комплекта, необходимо заменять все ремни в передаче, иначе усилие будет распределяться неравномерно, что приведет к снижению передаваемой мощности и быстрому износу РТИ.
Выбор количества ремней осуществляется, исходя из конструктивных особенностей механизма. Один «мощный», но жесткий ремень могут заменить несколько более «слабых», но гибких.
Условия транспортирования
Транспортирование осуществляется в соответствии с требованиям соответствующих ГОСТов или ТУ производителя.
Условия хранения
Клиновые ремни следует хранить в помещениях закрытого типа на стеллажах, поддонах, полках или вешалках в условиях положительных температур (0…+30°C) при относительной влажности воздуха до 85%. Возможно временное хранение при отрицательных температурах, но в этом случае перед монтажом РТИ их следует выдержать в условиях +15…+25°C в течение не менее двух часов. Воздействие агрессивных веществ и сред (кислоты, щелочи, масла, бензины, керосины, их пары и пр.), а также прямых солнечных лучей недопустимо. Хранить ремни необходимо не ближе, чем один метр от отопительных приборов и вдали от оборудования, способного выделять озон.
Узкие клиновые ремни:
- SPZ – сечение 9,7х8
- SPA – сечение 12,7х10
- SPB – сечение 16,3х13
- SPC – сечение 22х18
- 3V – сечение 9х8
- 5V – сечение 16х13,5
- 8V – сечение 25,4х23
Ремень клиновой с зубьями применяется в устройстве механизмов, в которых высокая передаточная мощность сочетается либо с ограниченным объемом рабочей части, либо высокой скоростью вращений при небольшом шкиве.
Узкие клиновые ремни с открытыми боковыми гранями и фасонным зубом:
- XPZ – сечение 9,7х8
- XPA – сечение 12,7х10
- XPB – сечение 16,3х13
- XPC – сечение 22х18
|
SPA 1582 Ремень |
|
SPA-1032 Ремень |
|
SPA-1060 Ремень |
|
SPA-1120 Ремень |
|
SPA-1457 Ремень |
|
SPA-1557 Ремень |
|
SPA-1582 Ремень |
|
SPA-2430 Ремень |
|
SPA-2800 Ремень |
|
|
|
SPB-1250 Ремень |
|
SPB-1500 Ремень |
|
SPB-1600 Ремень |
|
SPB-1700 Ремень |
|
SPB-1720 Ремень |
|
SPB-1800 Lp т Ремень |
|
SPB-1800 Ремень |
|
SPB-1850 Ремень |
|
SPB-1950 lw т Ремень |
|
SPB-2000 Ремень |
|
SPB-2180 Ремень |
|
SPB-2650 Ремень |
|
SPB-2750 Ремень |
|
SPB-2800 Lp Ремень |
|
SPB-2800 Ремень |
|
SPB-3000 Ремень |
|
SPB-3150 Ремень |
|
SPB-3350 Ремень |
|
SPB-3550 Ремень |
|
SPB-3750 Ремень |
|
SPB-4000 Ремень |
|
SPB-4750 Ремень |
|
SPB-5300 Ремень |
|
SPB-5600 Ремень |
|
SPB-6000 Ремень |
|
SPB-8000 Ремень |
|
|
|
SPC 2500 Ремень |
|
SPC 3550 Ремень |
|
SPC-2240 Ремень |
|
SPC-2360 Ремень |
|
SPC-2500 Ремень |
|
SPC-2650 Ремень |
|
SPC-2700 Ремень |
|
SPC-2800 Lp т Ремень |
|
SPC-2800 Ремень |
|
SPC-3150 Lp т Ремень |
|
SPC-3150 Ремень |
|
SPC-3550 Lp т Ремень |
|
SPC-3550 Ремень |
|
SPC-3700 Ремень (измельчитель новая "Нива") |
|
SPC-4000 Ремень |
|
SPC-4060 lw т Ремень |
|
SPC-4250 Ремень |
|
SPC-4500 Ремень |
|
SPC-5000 Ремень |
|
SPC-5600 Ремень |
|
SPC-6300 Ремень |
|
SPC-6700 Lp т Ремень |
|
SPC-6700 Ремень |
|
SPC-9500 Ремень |
|
|
|
SPZ-1112 Ремень |
|
SPZ-1162 Ремень |
|
SPZ-2120 Ремень |
|
|
|
XPA-1045 Ремень |
|
XPA-1450 Ремень |
|
XPA-1500 Ремень |
|
XPB-1280 Ремень |
|
XPB-1600 Ремень |
|
XPB-1700 Ремень |
|
XPB-1800 Ремень |
|
XPB-1900 Ремень |
|
XPB-2000 Ремень |
|
XPB-2150 Ремень |
|
XPB-2280 Ремень |
|
XPB-2360 Ремень |
|
XPB-2500 Ремень |
|
XPB-2880 Ремень |
|
XPB-3550 Ремень |
|
XPC-2800 Ремень |
|
|
|
XPZ- 873 La Ремень |
|
XPZ-1250 Ремень |
|
|
|
3V-1320 Ремень ( комбайн Е281; Е301; Е303) |
|
|
|
5V-2057 (16*13.5) Ремень |
|
5V-2120 (16*13.5) Ремень Енисей |
|
5V-2692 (16*13.5) Ремень |
|
5V-5050 (16*13.5) Ремень |
|
|
|
8V-3048 (25,4*23) Ремень |
|
8V-6350 (25,4*23) Ремень |
